Modification des réglages des convertisseurs CV-03 et mise à jour

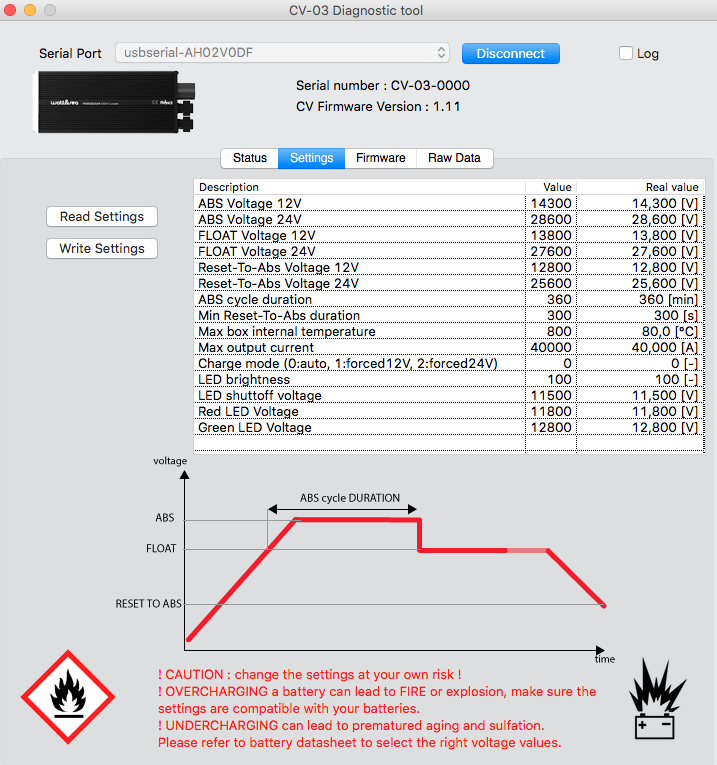

Il est possible de faire certains réglages sur les convertisseurs CV-03 via une prise USB (mini-B) dissimulée sous le capot blanc.

Pour ce faire, ouvrir le convertisseur en suivant la procédure PDF ci-jointe.

Le logiciel permet également de visualiser et d'enregistrer les données du convertisseur à 1 Hz (dans le dossier Mes Documents) ainsi que de faire une mise à jour du firmware si nécessaire.

Version en cours du firmware :

v1.14

(attention, cette version n'est pas destinée aux convertisseurs 48V)

 Procédure de mise à jour

• Le convertisseur doit être alimenté par les batteries
• brancher le cordon USB
• si nécessaire installer les drivers VCP fournis par FTDI
• retrouver le numéro de port COM affecté au convertisseur dans le gestionnaire de périphériques
• placer le fichier .hex sur le bureau (il peut y avoir des confilts de caractères spéciaux si c'est dans un autre dossier)
• lancer la programmation avec le logiciel fourni
• en cas de succès la version du convertisseur s'affiche dans le logiciel à la connexion suivante

Compatibilité :

Windows 32 et 64 bits

MacOs X (nécessite d'installer l'application Arduino IDE : lien de téléchargement)
