Monitoring des installations Racing

Il est possible de visualiser les informations disponibles sur le bus RS485 sur lequel le module hydraulique et le convertisseur dialoguent.

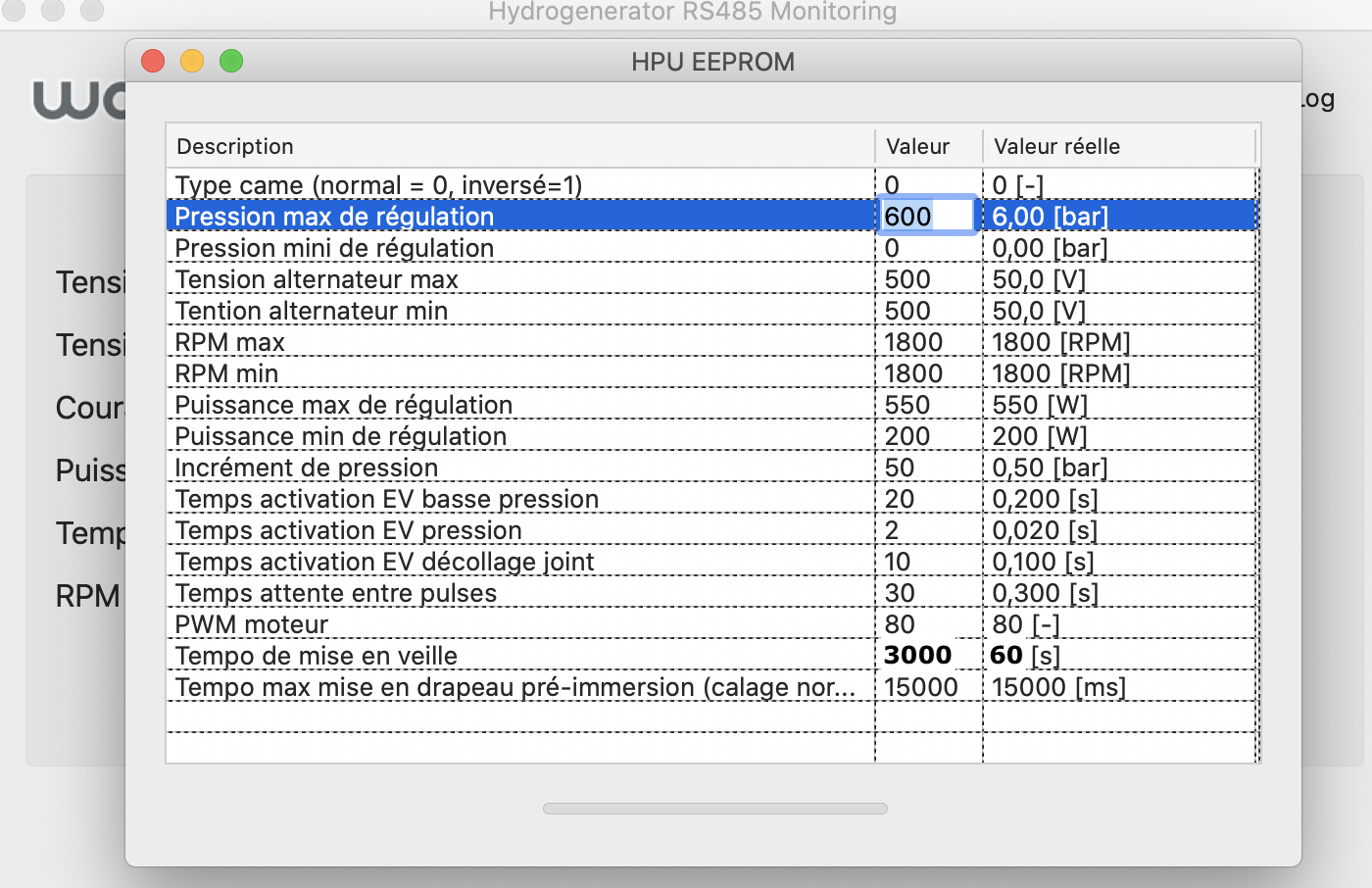

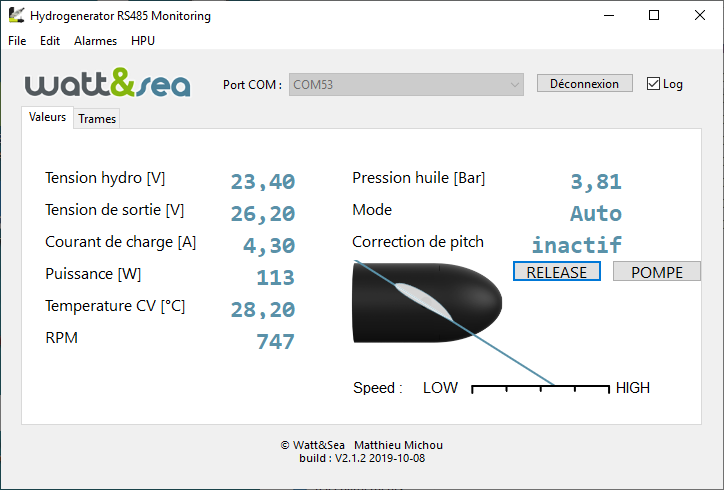

Le logiciel ci-joint permet d'afficher les données, comme le courant, les RPM, mais aussi la pression du système.

Pour permettre une bonne communication via le système de Racing Monitoring System :

1) Se procurer et installer un adaptateur RS485<->USB

La connexion à l'ordinateur peut se faire au moyen de cet adaptateur.

Cet adaptateur se branche dans le coffret pompe, en parallèle de celui destiné au convertisseur, avec le code couleur suivant :
- fil orange :  A  ( = fil vert provenant du convertisseur )
- fil jaune :     B ( = fil gris provenant du convertisseur )
les autres fils sont inutilisés.

2) Vérifier que la pompe et le convertisseur sont alimentés

3) Installer le pilote FTDI de l'adaptateur RS485<->USB

4) Vérifier les paramètres de communication du port série

• Aller dans le "Device Manager"
• Repérer le port COM correspondant au RS485<->USB et double cliquer dessus pour entrer dans les propriétés
• Aller dans l'onglet "Port Settings" -> Advanced

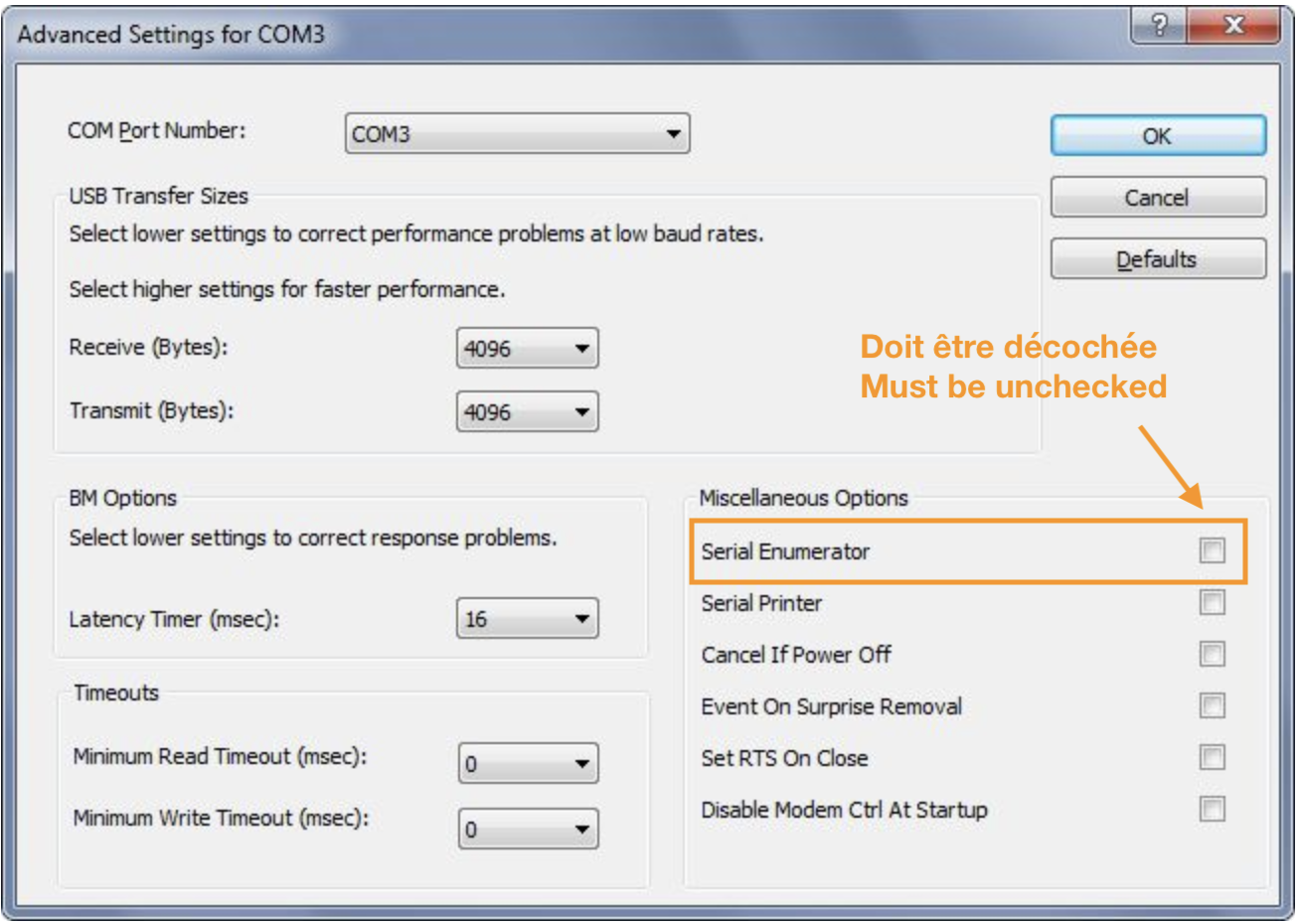

• Dans la fenêtre "Advanced Settings for Com xxx" repérer les options et la case "Serial Enumerator" ou "Emulateur port série" -> Vérifier qu'elle est décochée

Release notes :
V2.1.2 : ajout de boutons pompe/release pour commander l'incidence depuis l'application
             possibilité de modifier le dossier d'enregistrement des log dans Edit > Settings
             schéma avec le pitch

V2.3 : amélioration de la communication

la pompe doit être mise à jour en 4.0 ou supérieur
