Vérifier le fonctionnement du relai

En cas de doute sur le fonctionnement du relai ( hydrogénérateur ne démarre pas lorsqu'on commute le relai ) il y a plusieurs possibilités pour vérifier le relai :

1/ Vérifier le bon fonctionnement du relai

• il doit émettre un "clic" lorsqu'on le commute ON/OFF
• dans le boitier le contact bascule d'un contact à l'autre comme sur la vidéo ci-dessous
• s'il ne fonctionne pas, vérifier qu'il est bien alimenté par une tension 12 ou 24V, et vérifier son fusible
• vérifier éventuellement que la référence de relai correspond bien à la tension d'excitation. La référence inscrite sur le dessus contient 12 ou 24

2/ Désactiver le relai pour un test

Par montage le relai met l'hydrogénérateur en court-circuit lorsqu'il n'est pas alimenté ou HS

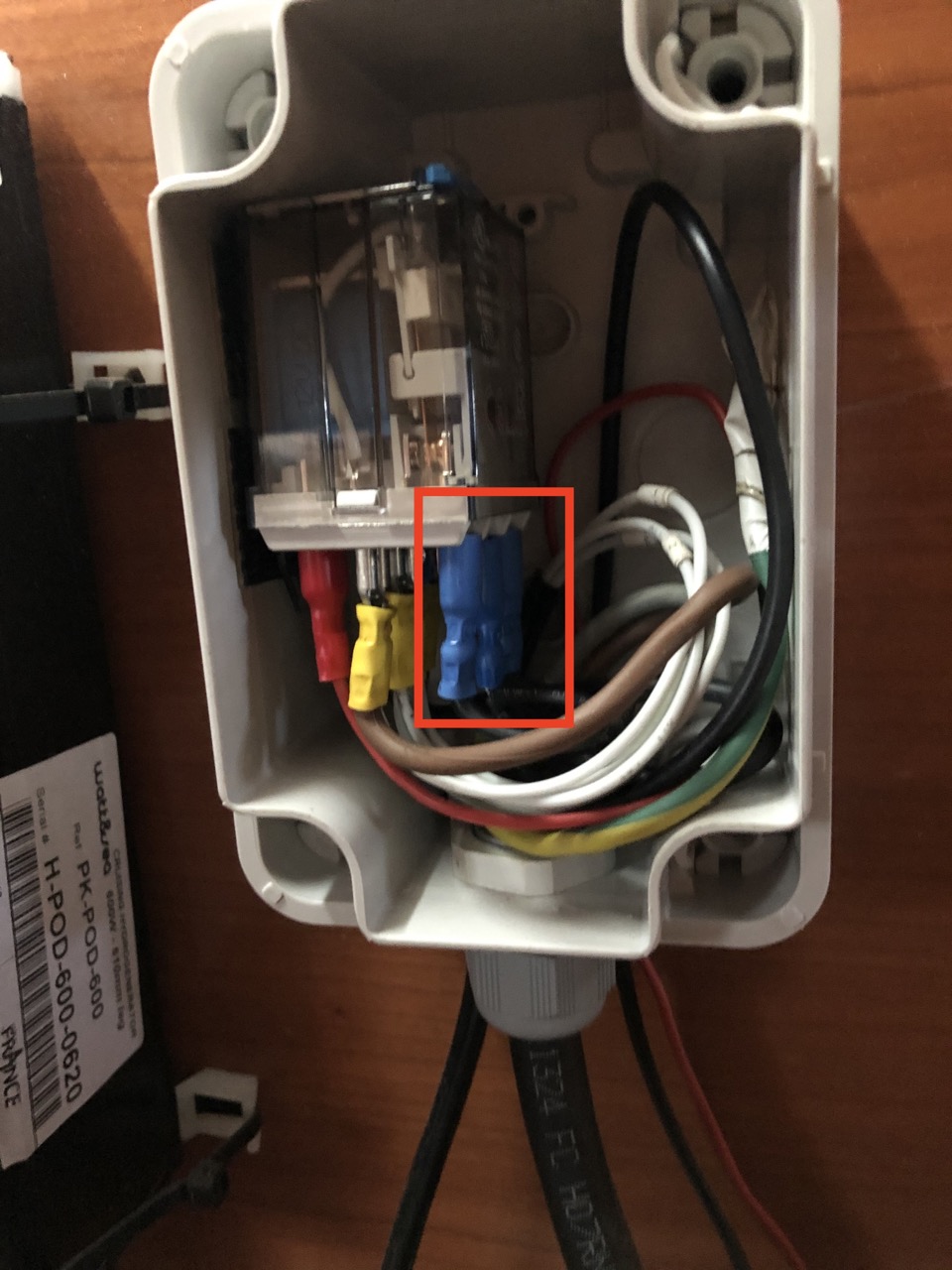

Pour désactiver physiquement le relai et le frein sur l'hydrogénérateur, il suffit de débrancher la rangée des 3 connecteurs reliés ensembles, entourés en rouge sur la photo suivante.

Il est ainsi possible de refaire fonctionner l'hydrogénérateur momentanément et de lever les doutes sur l'état du relai.

3/ Remplacer le relai

Dans le cas où le dysfonctionnement est avéré, vous pouvez commander un relai de remplacement.

Bien préciser la tension de commande du relai ( 12V ou 24V )
