Interprétation des LEDs du convertisseur :
- Lorsque le convertisseur ne charge pas : il indique la tension de la batterie par une pulsation de couleur allant du vert (12,8V) au rouge (11,5V).
Exemple de signal lorsque le convertisseur ne charge pas et la tension des batteries est élevée :
----------------------------------------------------------------------------------------------------------------

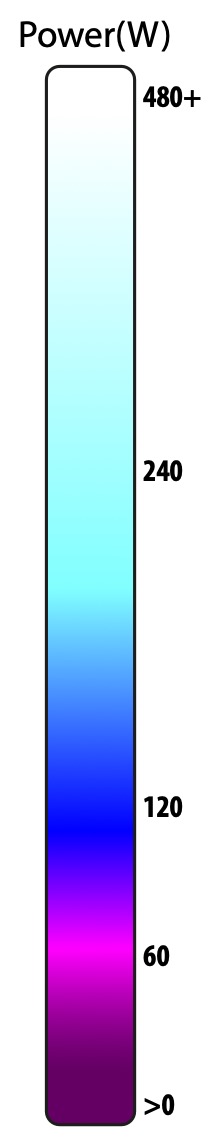

- Lorsque le convertisseur charge : il indique la puissance de sortie par une couleur continue passant du violet au bleu (120W), puis au bleu clair (240W) et enfin au blanc (480W).
----------------------------------------------------------------------------------------------------------------
- Des flashs de couleur verte ou rouge peuvent se superposer à l’affichage de la couleur continue pour indiquer des statuts ou des anomalies :
SITUATION | VISUEL | COMMENTAIRES |
Tension de fin charge atteinte | 1 flash bref vert toutes les 5 secondes | La batterie est pleine (tension de fin de charge = 14,3V/28,6V) |
Tension d’entretien maintenue | 1 flash long vert toutes les 5 secondes | La batterie est maintenue à 100% (tension d’entretien = 13,8V/27,6V) |
Surchauffe | 1 flashs rouge toutes les 5 secondes | La température maximale du boitier est atteinte |
Anomalie générateur | 2 flashs rouges toutes les 5 secondes | La connectique de l’hydrogénérateur est défectueuse au niveau des triphasé |
Surtension en entrée | 3 flashs rouges toutes les 5 secondes | Le panneau solaire ou l’hydrogénérateur débitent une tension trop élevée |
Autre anomalie | 4 flashs rouges toutes les 5 secondes | Contacter votre revendeur |
Exemple de l'affichage lorsque l'hydrogénérateur charge très peu et détecte une phase manquante sur son triphasé :
mots clés: led, lumière, couleur, lumineux, voyant, signification, code, flash
