Comment mesurer la résistance électrique entre phases d'un POD600 ?

Matériel nécessaire : 1 multimètre équipé d'une mesure de résistance électrique

Objectifs : vérifier le câble triphasé entre POD600 et convertisseur. Vérifier le câblage du relais.

Cette mesure doit être réalisée avec le POD 600 non tournant à la marina ou mouillage et dans les 2 configurations du relais : interrupteur sur ON puis sur OFF. Soient 3x2 mesures soit 6 valeurs à renvoyer.

Étape 1 : Vérifiez que le POD 600 est bien connecté à la ligne triphasée du bateau.

Étape 2 : Déconnectez la prise triphasée arrivant au convertisseur

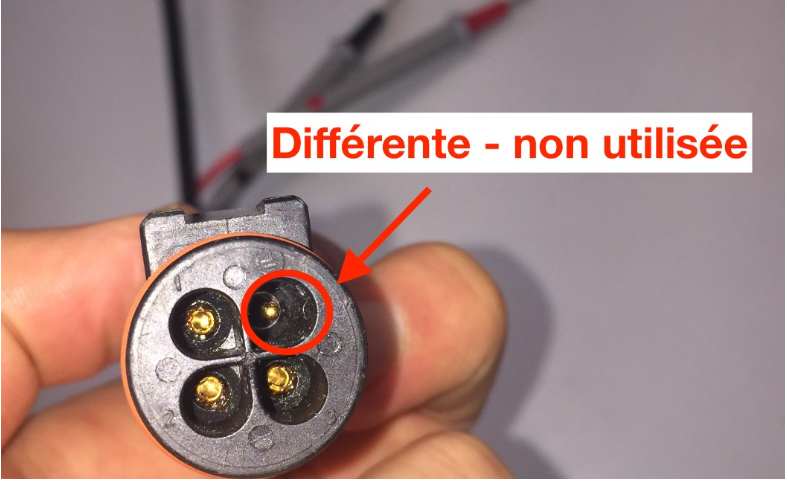

Étape 3 : Identifiez la pin de la prise du triphasée arrivant au convertisseur et qui est inutilisée - sa forme est différente -

Étape 4 : sur les 3 autres pin utilisées pour le triphasé. Mesurez la résistance en Ohm entre chaque paire de phases - 3 phases donc 3 mesures différentes-.

Choisir le plus petit calibre sur le multimètre - souvent 200Ω - et noter les valeurs pour chaque phase :

Interrupteur sur ON (en mode production) :

• Valeur Phase 1 - Phase 2 :
• Valeur Phase 2 - Phase 3 :
• Valeur Phase 1 - Phase 3 :

Relais sur OFF (résistance de freinage enclenchée):

• Valeur Phase 1 - Phase 2 :
• Valeur Phase 2 - Phase 3 :
• Valeur Phase 1 - Phase 3 :

En mode production :

Les valeurs attendues sont comprises entre 1,3Ω et 2,5Ω. Une valeur élevée signifie qu'il existe un problème de continuité entre la génératrice et le convertisseur (câble coupé/abîmé, prise corrodée...). Une valeur faible (<1Ω) signifie un court-circuit entre phases (eau dans la prise ...)
