Modification des réglages des convertisseurs CV-03 et mise à jour

Il est possible de faire certains réglages sur les convertisseurs CV-03 via un USB MINI, mini B (<2019) ou un USB MICRO (>2019) dissimulée sous le capot blanc.

Pour ce faire, ouvrir le convertisseur en suivant la procédure PDF ci-jointe.

Si besoin, des instructions pas-à-pas sont disponibles :

• Pas-à-pas de mise à jour du convertisseur (sous WINDOWS)
• Pas-à-pas de mise à jour du convertisseur (sous MAC)

Le logiciel permet également de visualiser et d'enregistrer les données du convertisseur à 1 Hz (dans le dossier Mes Documents) ainsi que de faire une mise à jour du firmware si nécessaire.

Version à jour

V3.13

(attention, pour les convertisseurs 48V utiliser la version dédiée 48V)

 Procédure de mise à jour

• Le convertisseur doit être alimenté par les batteries
• brancher le cordon USB
• si nécessaire installer les drivers VCP fournis par FTDI : windows ou mac
• retrouver le numéro de port COM affecté au convertisseur dans le gestionnaire de périphériques
• placer le fichier .hex sur le bureau (il peut y avoir des confilts de caractères spéciaux si c'est dans un autre dossier)
• lancer la programmation avec le logiciel Watt&Sea : windows ou mac dans l'onglet Firmware
• Sur macOS l'application peut être bloquée. Il faut l'autoriser dans les Préférences Système > Sécurité > Ouvrir quand même
• en cas de succès la version du convertisseur s'affiche dans le logiciel à la connexion suivante

Compatibilité

Windows 64 bits

MacOs X

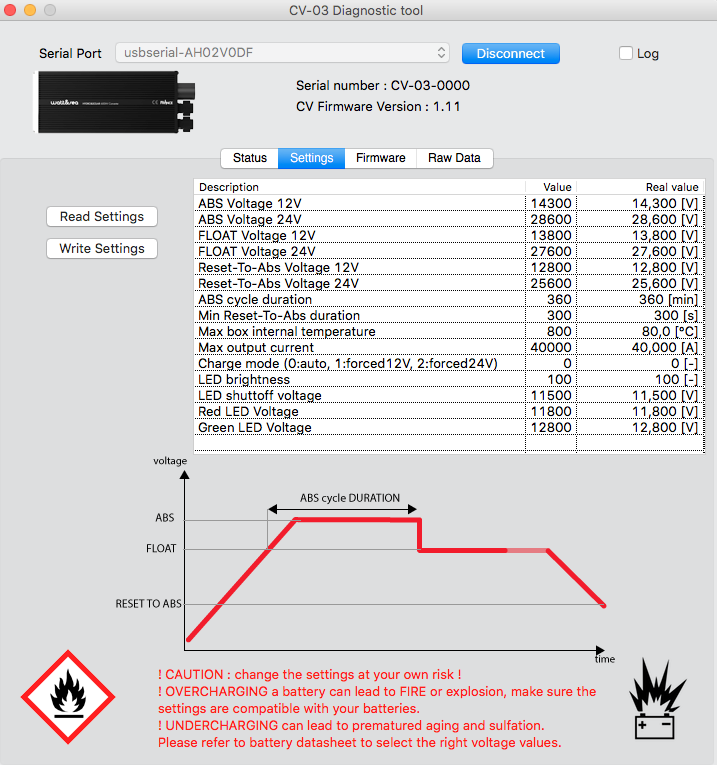

Signification de chaque paramètre

Ces paramètres ne doivent être modifiés qu'en suivant scrupuleusement les valeurs indiquées par les notices et spécifications techniques de batteries.

• ABS Voltage : tension de régulation lorsque le convertisseur est en mode absorption
• FLOAT Voltage : tension de régulation lorsque le convertisseur est en étape de Floating
• Reset-To-Abs Voltage : tension de batterie à laquelle le convertisseur recommence un nouveau cycle de charge (paramètre à modifier pour batteries Lithium - voir les articles associés)
• ABS Cycle duration : durée du cycle d'absorption (paramètre à modifier pour batteries Lithium - voir les articles associés)
• Min Reset-To-Abs duration : durée minimale de temporisation avant reprise d'un nouveau cycle de charge - ne pas modifier
• Max box internal temperature : température à laquelle le convertisseur commence à diminuer son courant - ne pas modifier
• Max output current : courant de charge maximal - ne pas modifier
• Charge mode : permet de forcer la tension nominale du convertisseur en 12V ou 24V (paramètre à modifier pour batteries Lithium - voir les articles associés)
• LED Brightness : permet de régler la puissance des LED du convertisseur de 0 à 100%
• LED shutoff voltage : tension de batterie sous laquelle le convertisseur coupe l'éclairage LED
• Red Led Voltage : tension batterie à laquelle le convertisseur éclaire en rouge lorsque l'hydrogénérateur ne produit pas (tension batterie basse)

• Green Led Voltage : tension batterie à laquelle le convertisseur éclaire en vert lorsque l'hydrogénérateur ne produit pas (tension batterie haute)



Notes de version

01/06/2023 V3.13 :

- amélioration connexion bluetooth

- corrections diverses

19/07/2021 V3.08 :
- corrections de problèmes empêchant la charge
- amélioration MPPT hydro

01/03/2021 V3.07 :
- améliorations sur la connexion bluetooth

10/12/2020 V3.06 :
- amélioration de l'algorithme MPPT
- amélioration de la précision des mesures de tension
